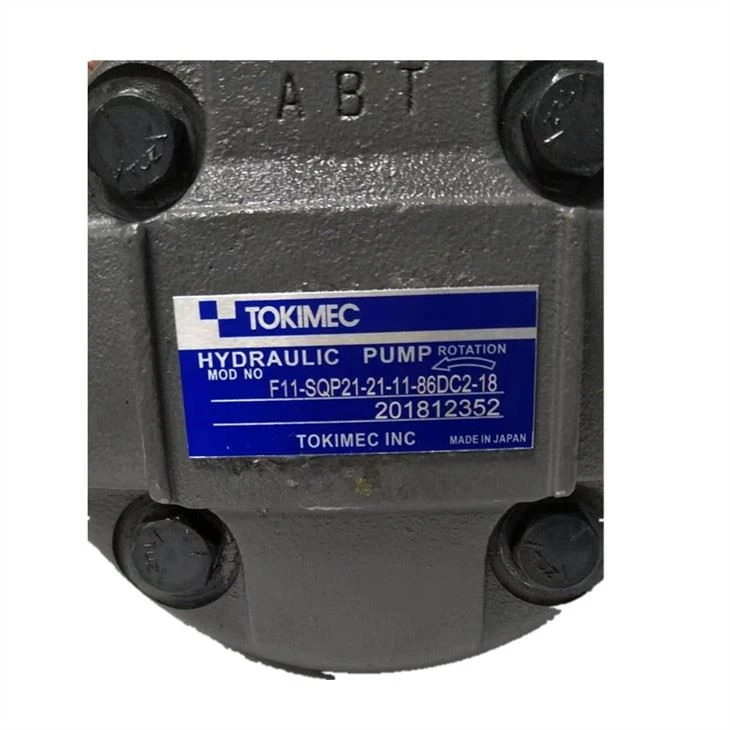

Caidéil loine díláithriúcháin athróg hiodrálach Keiki TOKIMEC F11-SQP21-21-11-86DC2-18 Caidéal Loiní Cineál Caidéil

Léirítear teorainneacha chasmhóiminte seafta na gcaidéal dúbailte sa tábla. Cinntigh le do thoil nach sáraíonn uasualach iomlán an dá chaidéal na teorainneacha chasmhóiminte a thaispeántar sa tábla. Ríomh an chasmhóimint seafta ón luas oibriúcháin agus ionchur an tseafta. N: luas oibriúcháin (níosmhéid-1) L: suim ionchuir seafta (kW) Casmhóiminte seafta: T=(60 × 1000/2πN) × L=(9554/N) × L (N·m) (Sampla) SQP43-60-38, luas oibriúcháin 1800 nóim-1, an chéad chaidéal 14MPa, an dara caidéal 17.5MPa faoin uas. ualach, An chéad ionchur seafta caidéil: ón tábla ar leathanach B1-5, tá ionchur seafta SQP4-60 84.8 kW Ionchur seafta an dara caidéil: ón tábla ar leathanach B1-5, SQP{{18} } tá ionchur seafta 66.7 kW Suim ionchuir seafta: L=84.6 móide 66.7=151.5 (kW) Suim ionchuir seafta curtha in ionad chasmhóiminte sa tábla, chasmhóiminte ionchuir seafta: T {{26} } × 151.5/1800=804.1 (N·m) Mar sin, tá chasmhóiminte an tseafta faoi bhun an teorann 820 N·m do SQP43 Deimhnigh an chasmhóimint sheafta ag baint úsáide as an nós imeachta seo.
